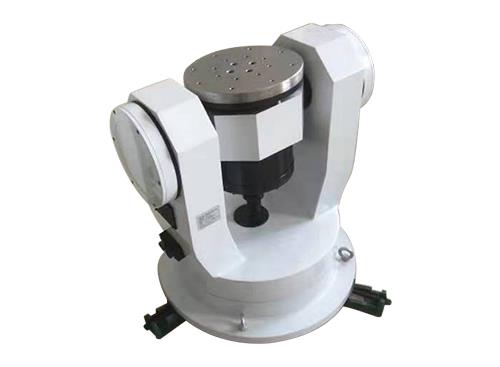

雙軸轉臺

雙軸轉臺是一種復雜的集光機電一體的現代化設備，在航空、航天領域中進行半實物仿真和測試，在飛行器的研制中起著關鍵的作用，它能夠模擬飛行器的各種姿態角運動，復現其運動時的各種動力學特性，對飛行器的制導系統、控制系統以及相應器件的性能進行反復測試，獲得充分的試驗數據，并根據數據對系統進行重新設計和改進，達到飛行器總體設計的性能指標要求。

雙軸轉臺具有兩種操作方式：本地控制和遠地控制，本地控制在測控柜液晶觸摸屏上進行操作，遠地控制由用戶的計算機通過網絡接口或串口進行操作。

雙軸轉臺具有超速保護功能、過流保護及緊急斷電保護功能。當轉臺測控柜或控制計算機非正常斷電時，臺體能停止在當前位置，不產生劇烈的抖動。

機械臺體臺面：

臺面材料: HT250

臺面超大負載重量:50Kg

臺面尺寸: Φ420mm- Φ700mm

臺面安裝螺孔:“米”字形圓周均布M8孔或T形槽

主要功能:

內環和外環的精確轉 角并顯示角度。

機械合體上的刻度圈實現初步的角度指示

機械臺體用操作手輪，手柄實現手動轉位。

內環軸：

轉角范園: nx360連續

傾角回轉誤差: ±2

角位置測量分辨率: 0.36

角位置測量精度:±5"(I級)，±15"（II級)

顯示分辨力: 0.36

顯示方式: 0- 359.999°

外環軸：

轉角范圍:±180”

傾角回轉誤差: ±3

角位置測量分辨率: 0.36

角位置測量精度:±5"(I級)，±15"(II級)

顯示分辨力: 0.36

顯示方式: 0- 359.999°

兩軸軸線垂直度誤差: ±5

適用范圍：用于測控系統元件標校試驗基礎平臺，位置、速率、加速度可控，實現位置、速率、加速度等試驗。
