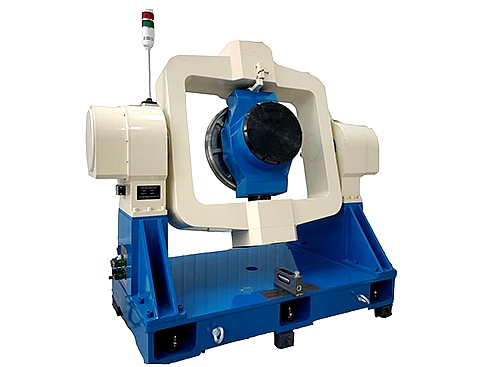

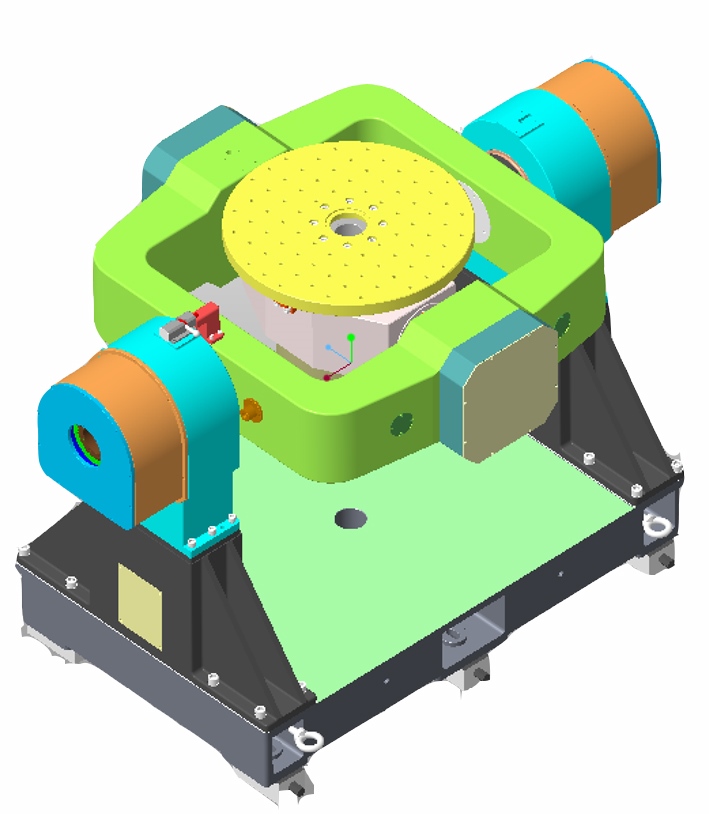

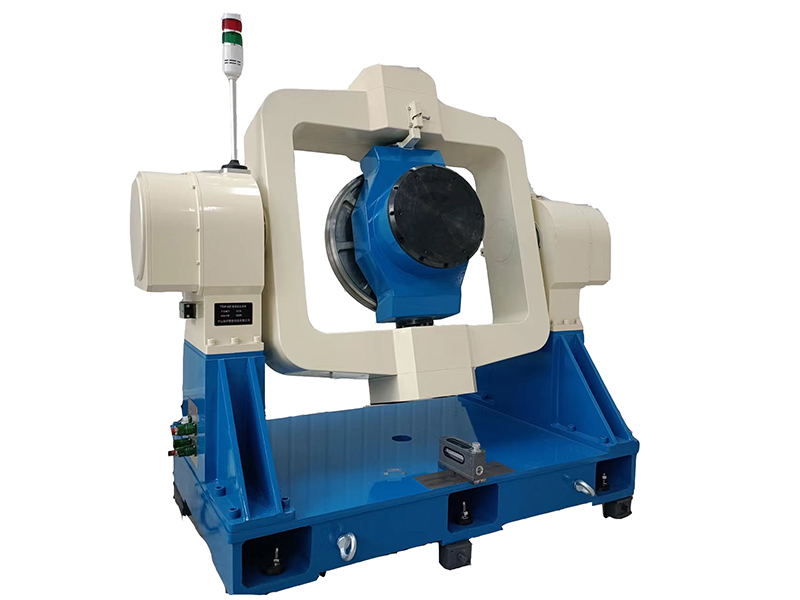

名稱：三軸轉臺TTHP-500
功能：本轉臺為三軸電動轉臺，三軸均為電動軸系，主要用于對被測件三維姿態的標定和動靜態測試。
指標：
| 項目 | 俯仰（外框） | 航向（中框） | 滾轉（內框） |
| 負載重量 | ≥50kg | ||
| 結構形式 | 臥式 | ||
| 負載尺寸 | 定制 | ||
| 臺面跳動 | ≤0.02mm | ||
| 三軸不相交度 | ≤Φ0.5mm | ||
| 三軸不垂直度 | ≤±10″ | ||
| 轉角范圍 | 0~360°連續全回轉 | 0~360°連續全回轉 | 0~360°連續全回轉 |
| 至大角速度 | ≥110°/s | ≥110°/s | ≥110°/s |
| 至大角加速度 | ≥100°/s2 | ≥100°/s2 | ≥100°/s2 |
| 位置精度 | ±3″ | ±3″ | ±3″ |
| 回轉精度 | ±3″ | ±3″ | ±3″ |
| 分辨率 | ≤0.001° | ≤0.001° | 0.001° |
| 用戶滑環數量 | 定制 | ||
| 速度分辨率 | 0.001°/s（三軸） | ||
| 通訊接口 | RS232，轉臺可遠控，輸出轉臺角位置、角速率，時鐘同步脈沖信號輸入輸出（Q9接口），角位移數字量（串口）輸出各一路 | ||
| 速率精度及平穩性 | ±1×10-4（≥10°/s，360°平均）； ±5×10-4（1-10°/s，10°平均）； ±1×10-2（＜1°/s ，1°平均） | ||
| 引北功能 | 轉臺需具備負載引北功能，保證引北精度不大于15″。 | ||
| 工作形式 | 速度、位置 | ||
| 工作溫度 | -10℃～+50℃ | ||
| 相對濕度 | 10%～95% |
